ARMYTEK DORBERMANN PRO MAX V2 カタログ PDF

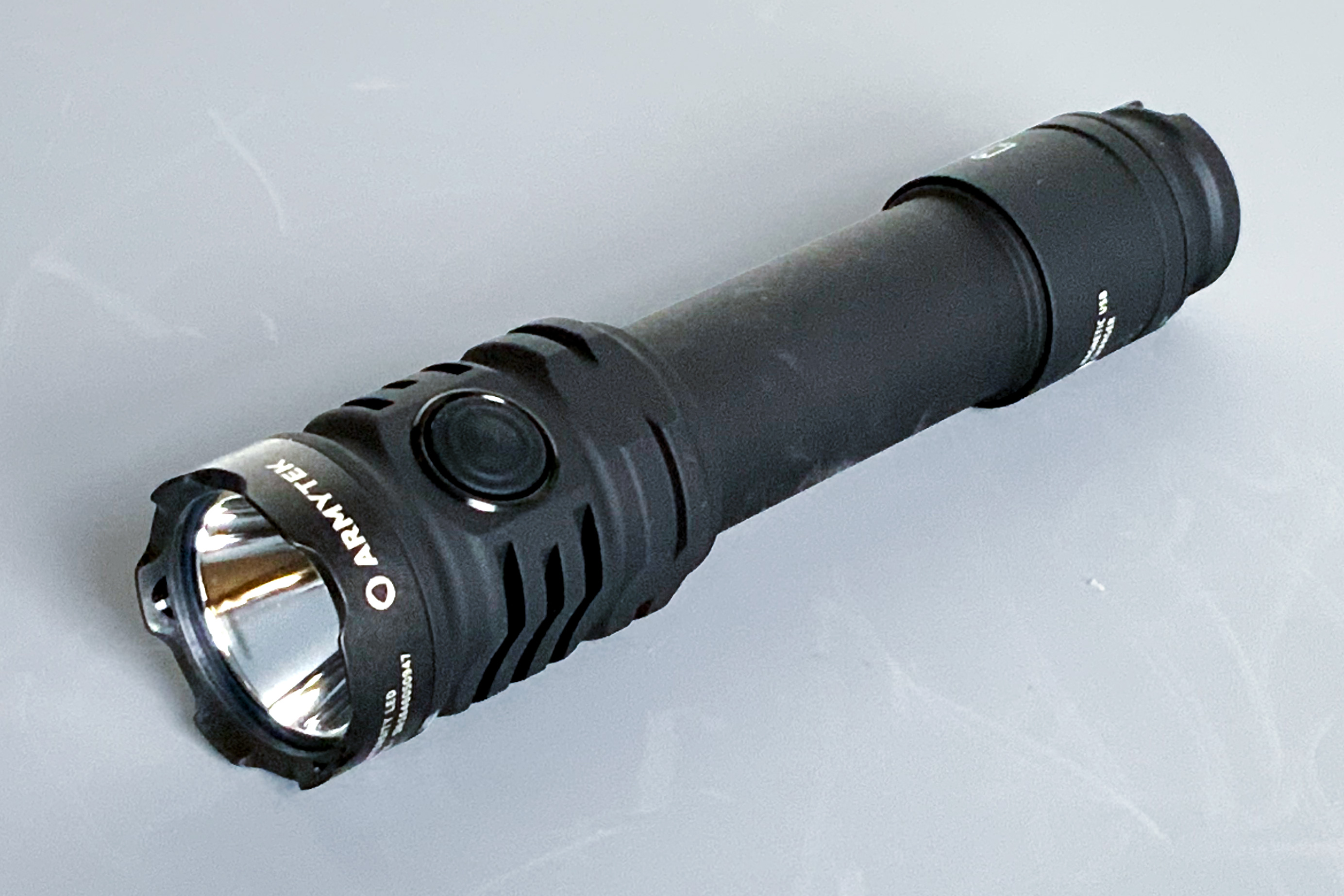

ドーベルマン プロ マックス
使用 LED LUMINUS SFT-70X-WES
光色：6,500K CIE 標準光源 D65 を含む良Binです
ユーザーマニュアル
日本語 PDF
英文 PDF
光束 測定値 3,500lm 以上
防水性 25m 耐衝撃性 25m

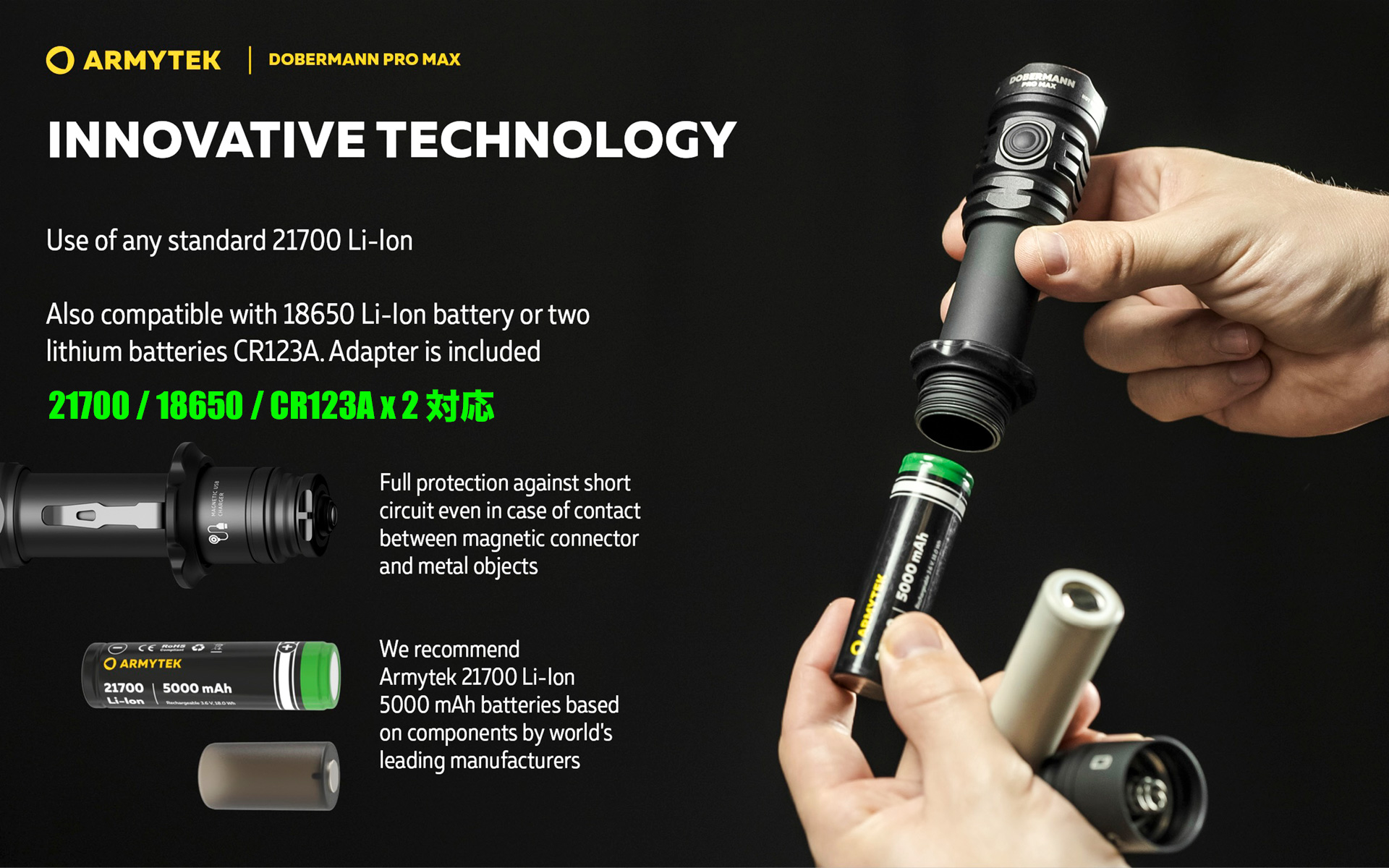

バッテリ：21700
Armytek Dobermann Pro Max YouTube
素材 加工

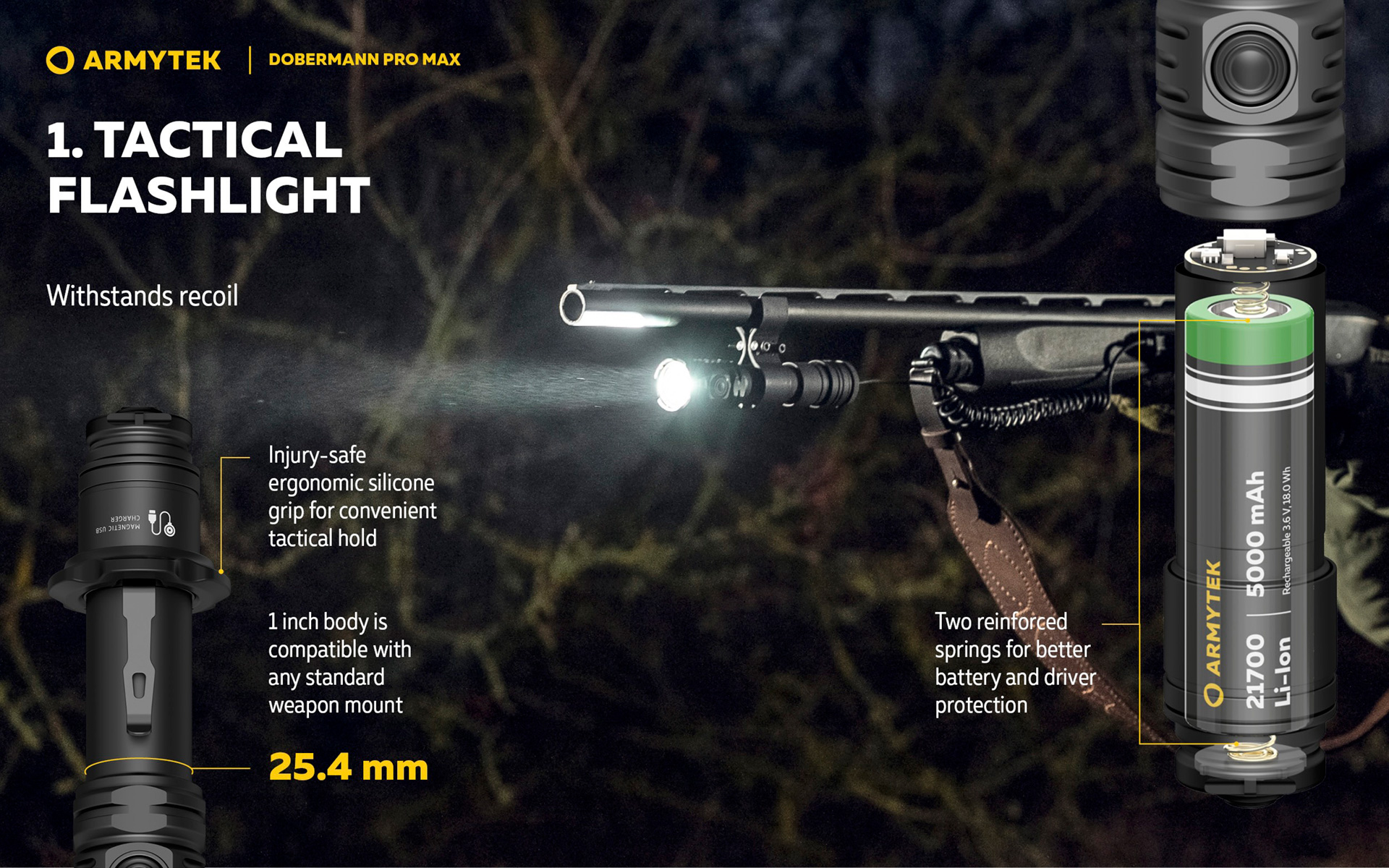

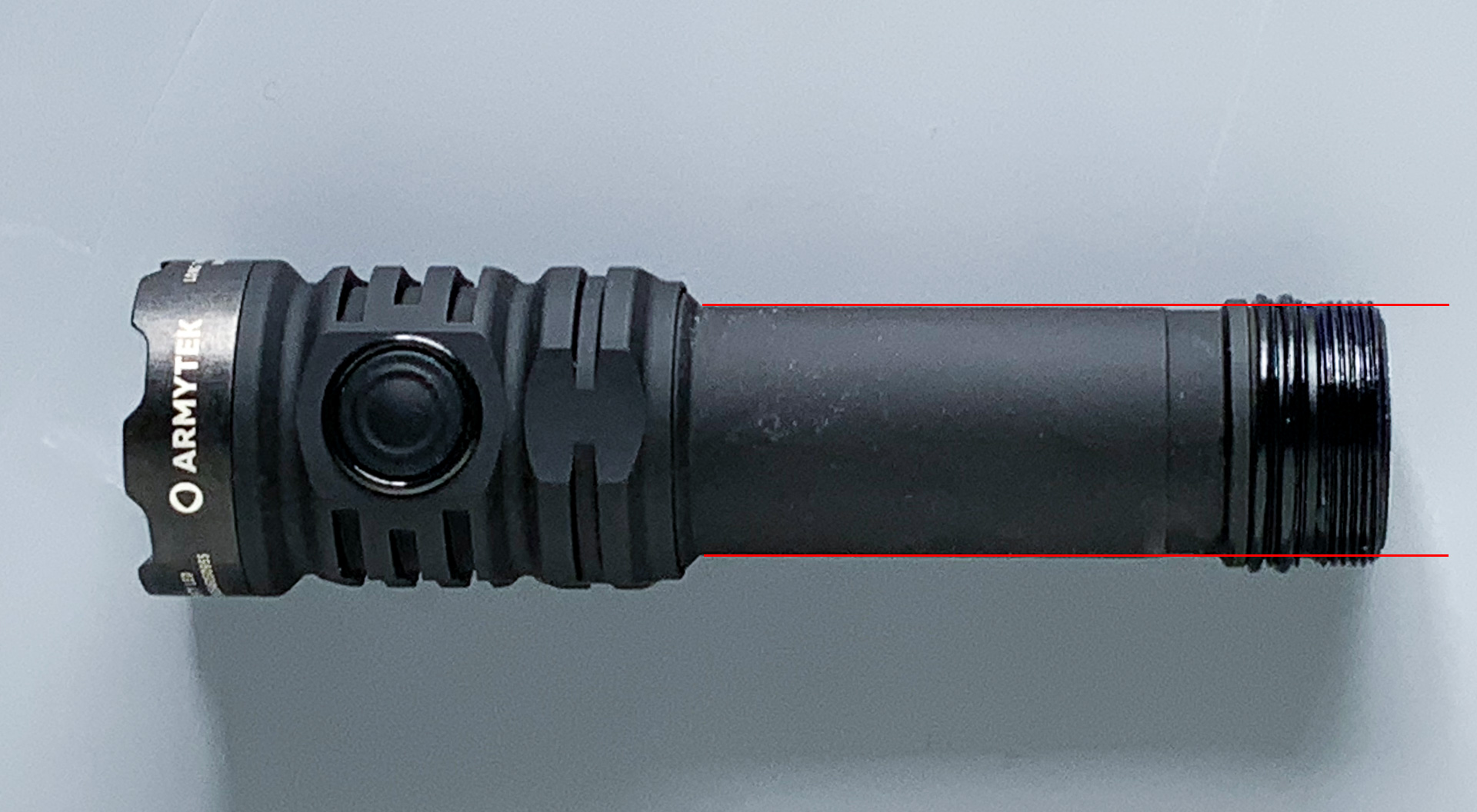

1：台形ネジ 採用 (DIN 規格 30° 台形ネジ Trapezoidal thread ）

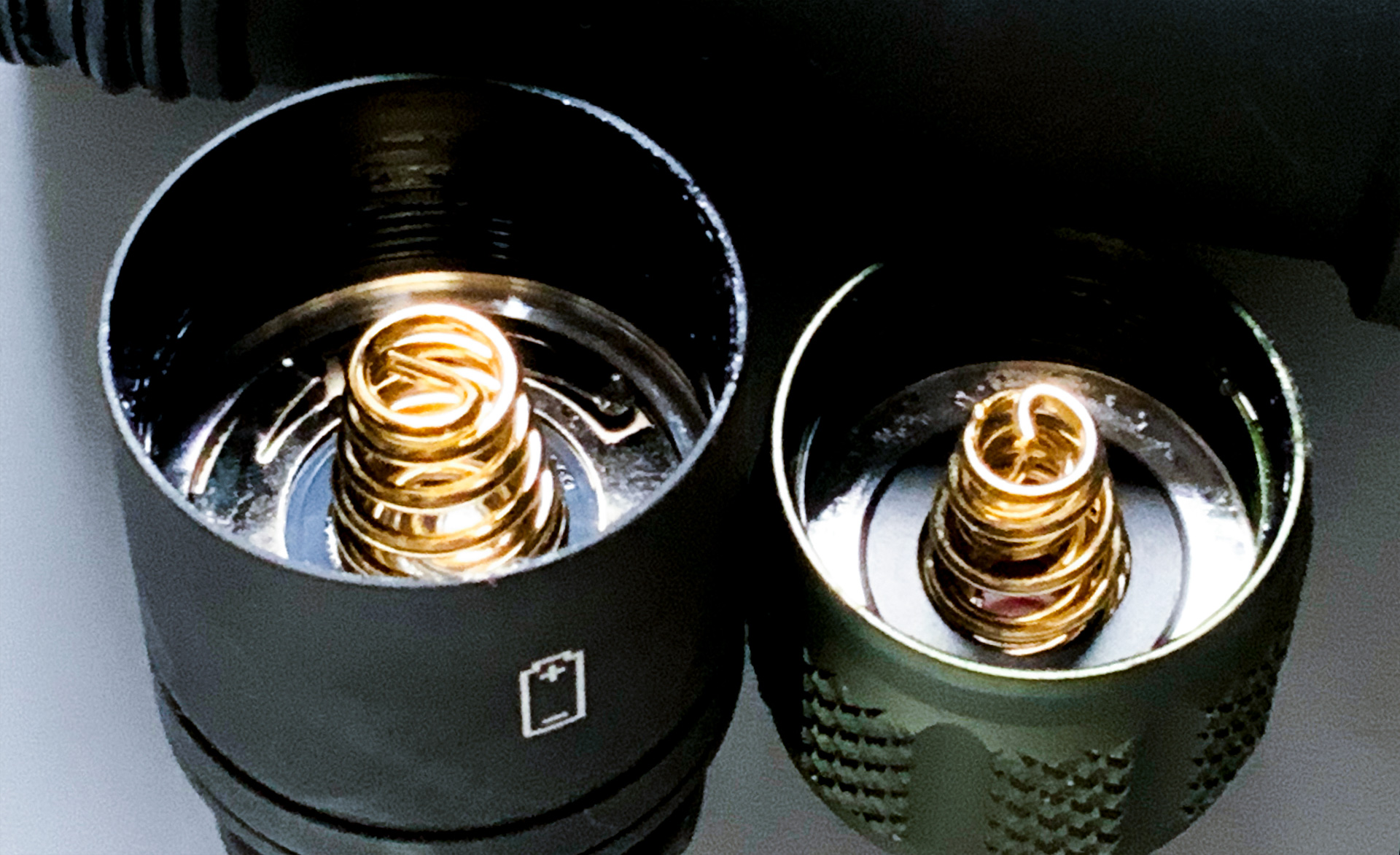

2：リン青銅 C5191製スプリング：直径 1.2mm
電気抵抗合計 13.3mΩ
3：熱伝導 エポキシ充填 コンバーター
4：ボディ表面処理 マイクロテクスチャ加工(Micro-Textured Surface)
5：1.0インチ(25.4 mm)ボディ

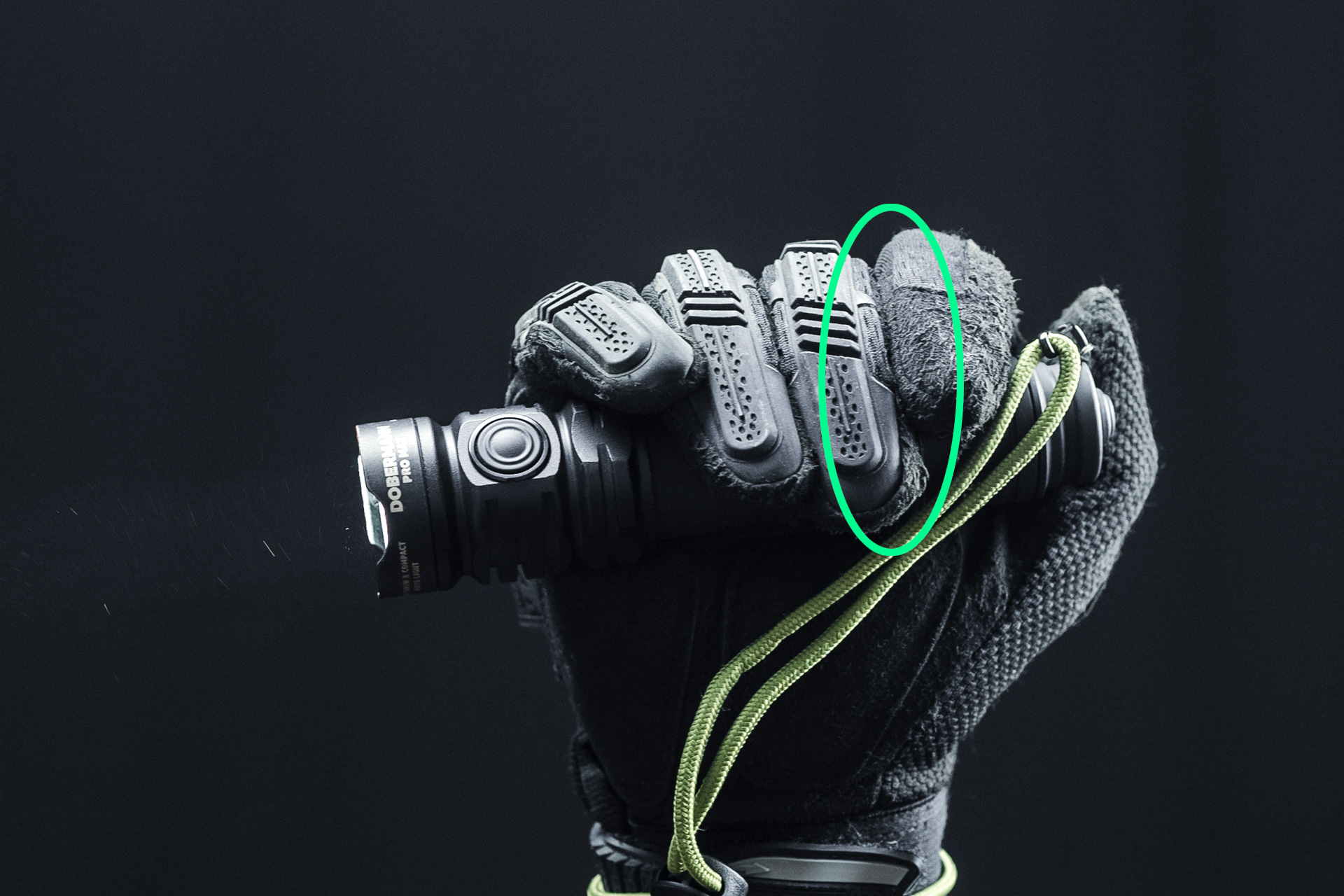

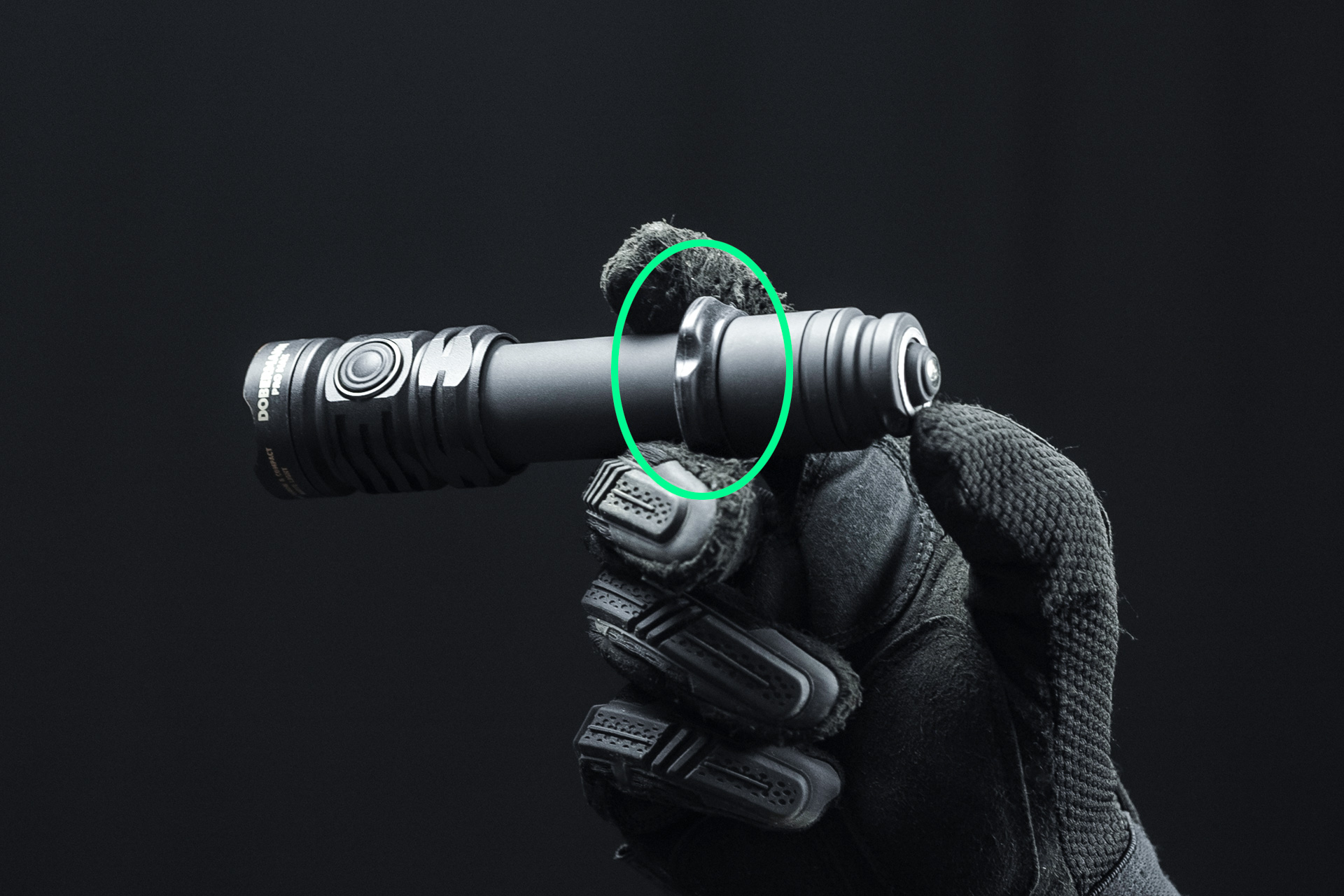

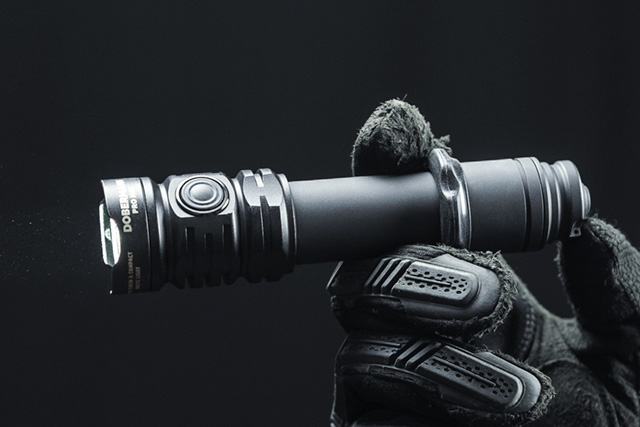

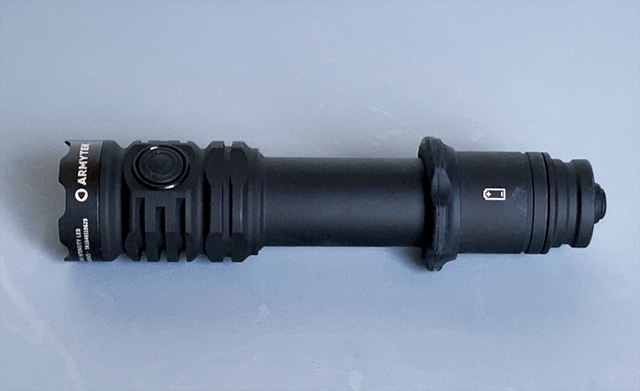

6：シリコン製タクティカルリング付き
7：ランヤード（手首用）付属

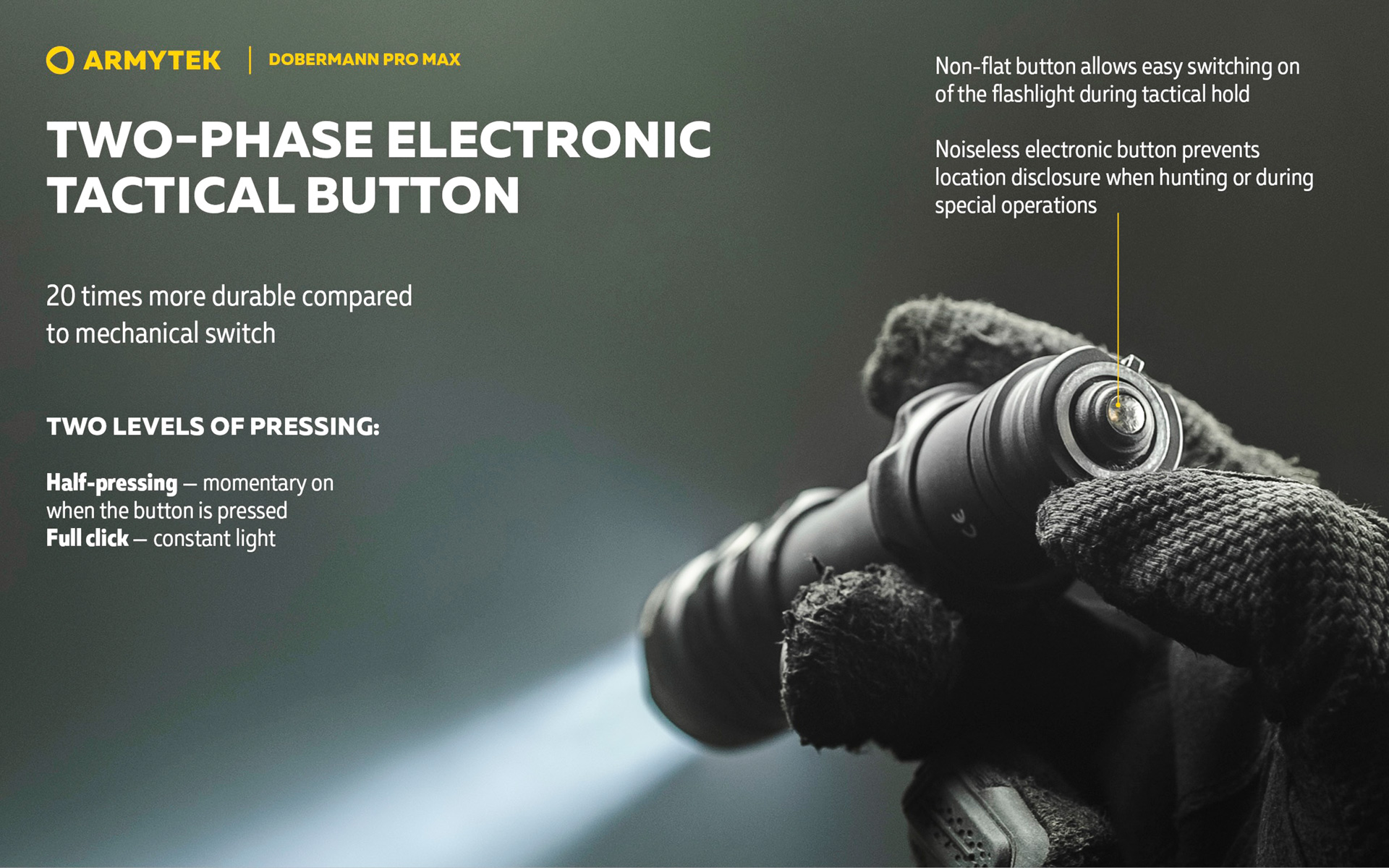

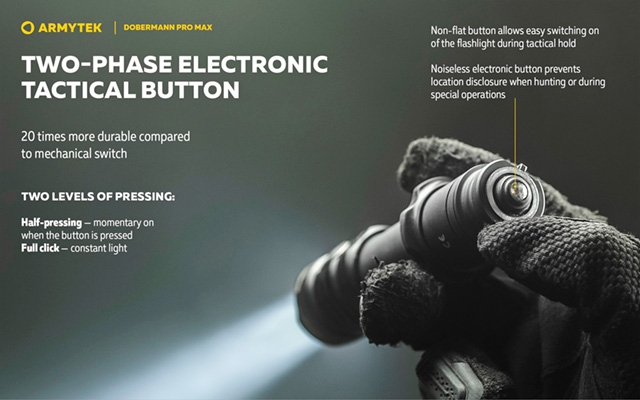

8：サイレント・テールスイッチ（他社製比耐久性20倍）

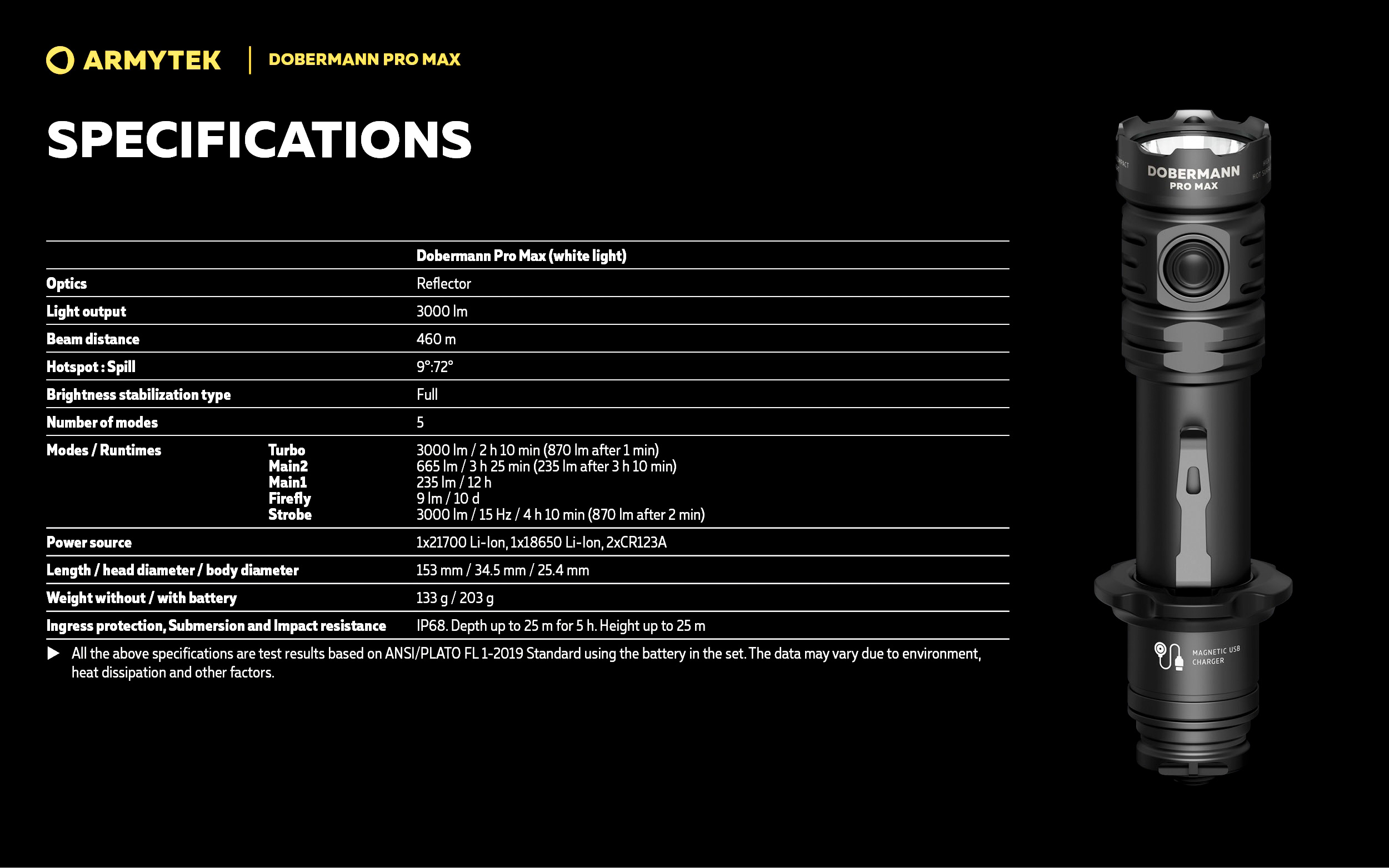

技術仕様
光束 3,000lm
照射距離 460 m
使用 LED LUMINUS SFT-70X-WES

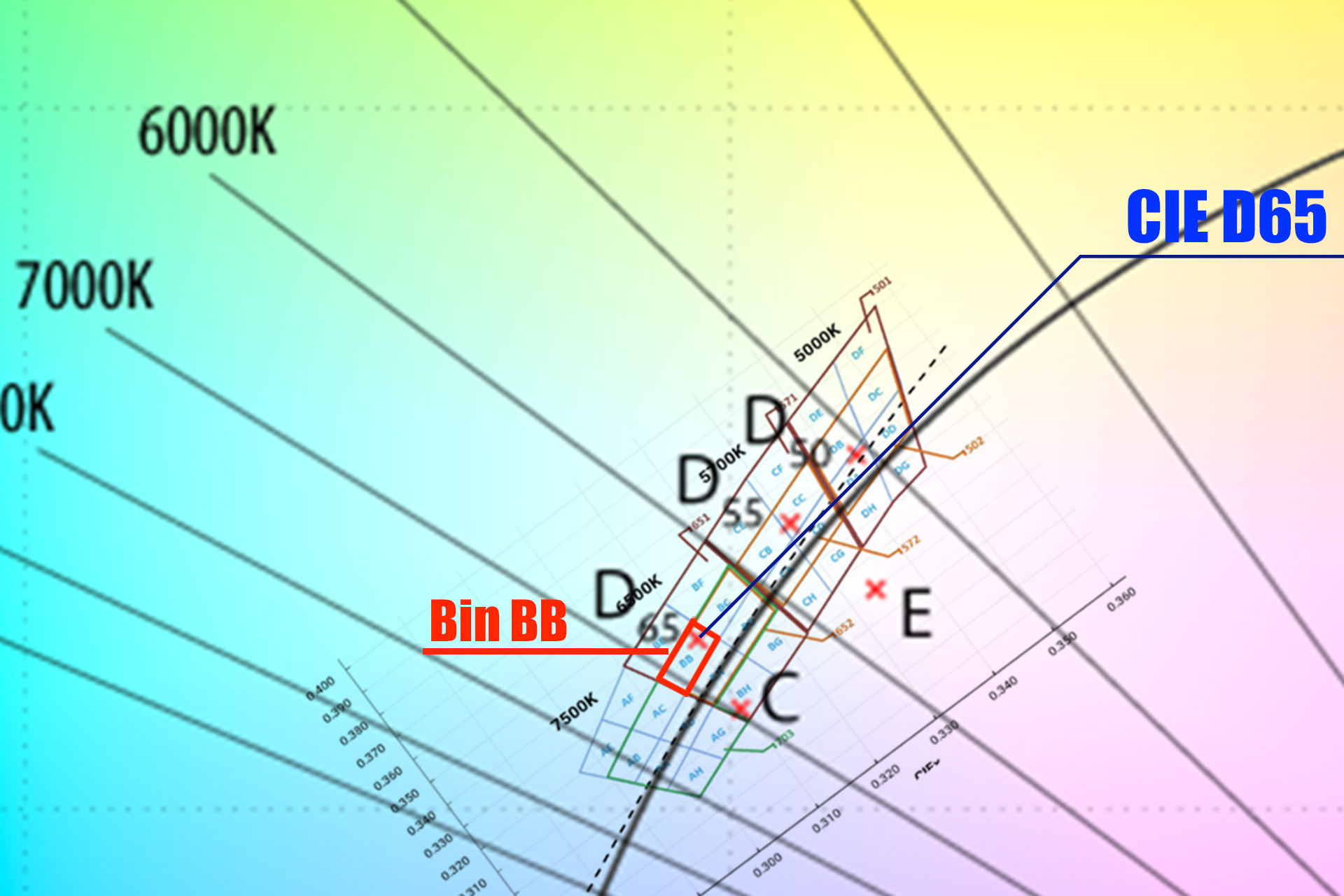

LED光色：6,500K 色 Bin BB CIE 標準光源 D65 を含む Binです
点灯時間 12時間 @ 235lm, 10日間 @9lm
防水性 : 25m 5時間
耐衝撃性 : 25m 落下
（リコイルショック耐久性テスト済み）
コンバータユニット：エポキシ樹脂強化
コンバータ電圧範囲：2.7V-6.0V
V2 カットオフ電圧 2.7V
マイナス40℃ 点灯
光度：53,200cd
ホットスポット 9°
サイドスピル 72°
照度：５モード
テールスイッチ：ON / OFF
サイドスイッチ・４段階 照度切り替え＋ストロボ
基本スペック
1：LED :LUMINUS SFT-70-WES Gen 2 6,500K Bin BB
2：光束：3,000lm
3：光度：53,200cd
4：照射距離：460m

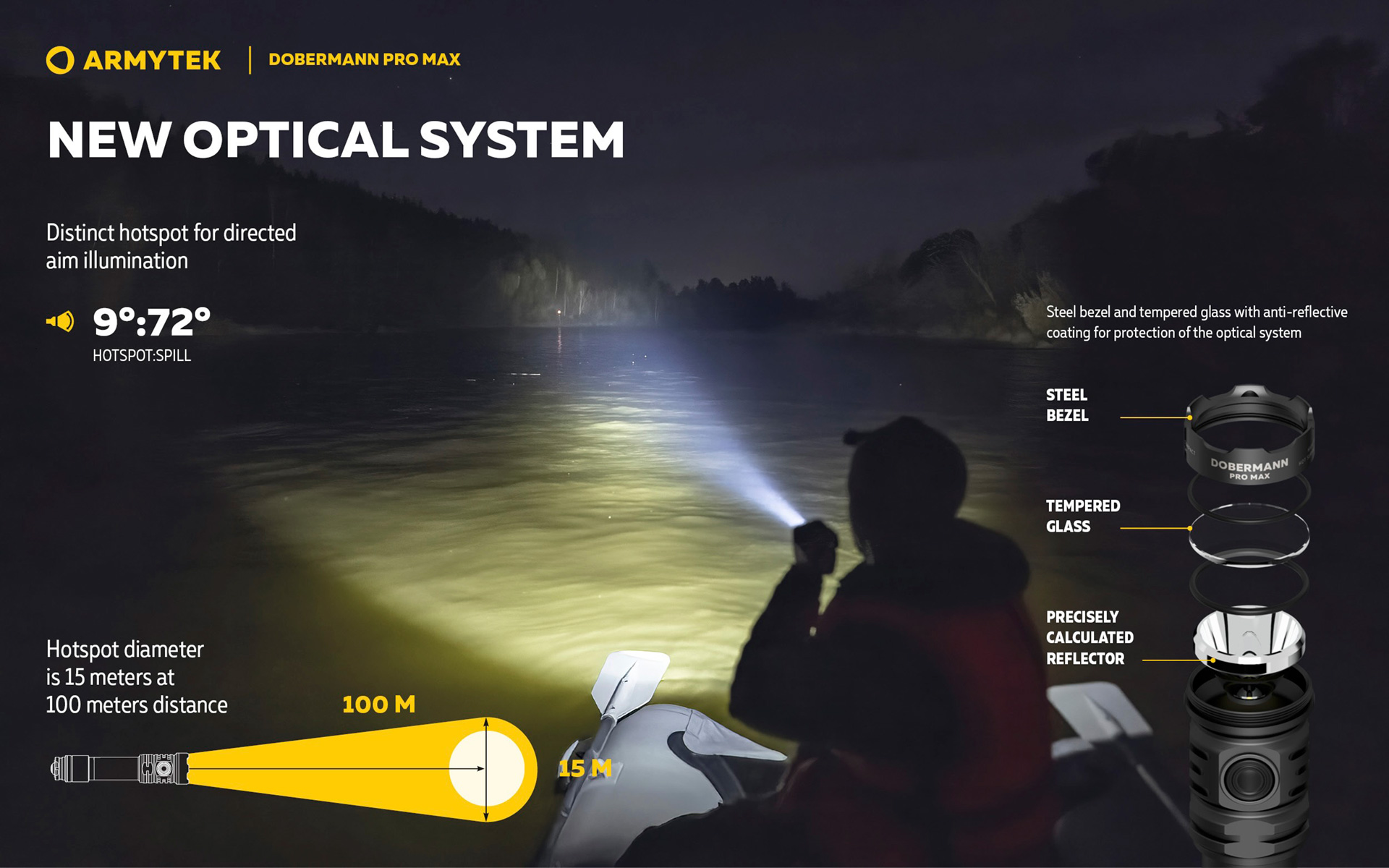

スポット9° 距離100m 直径15m＋周辺光72°

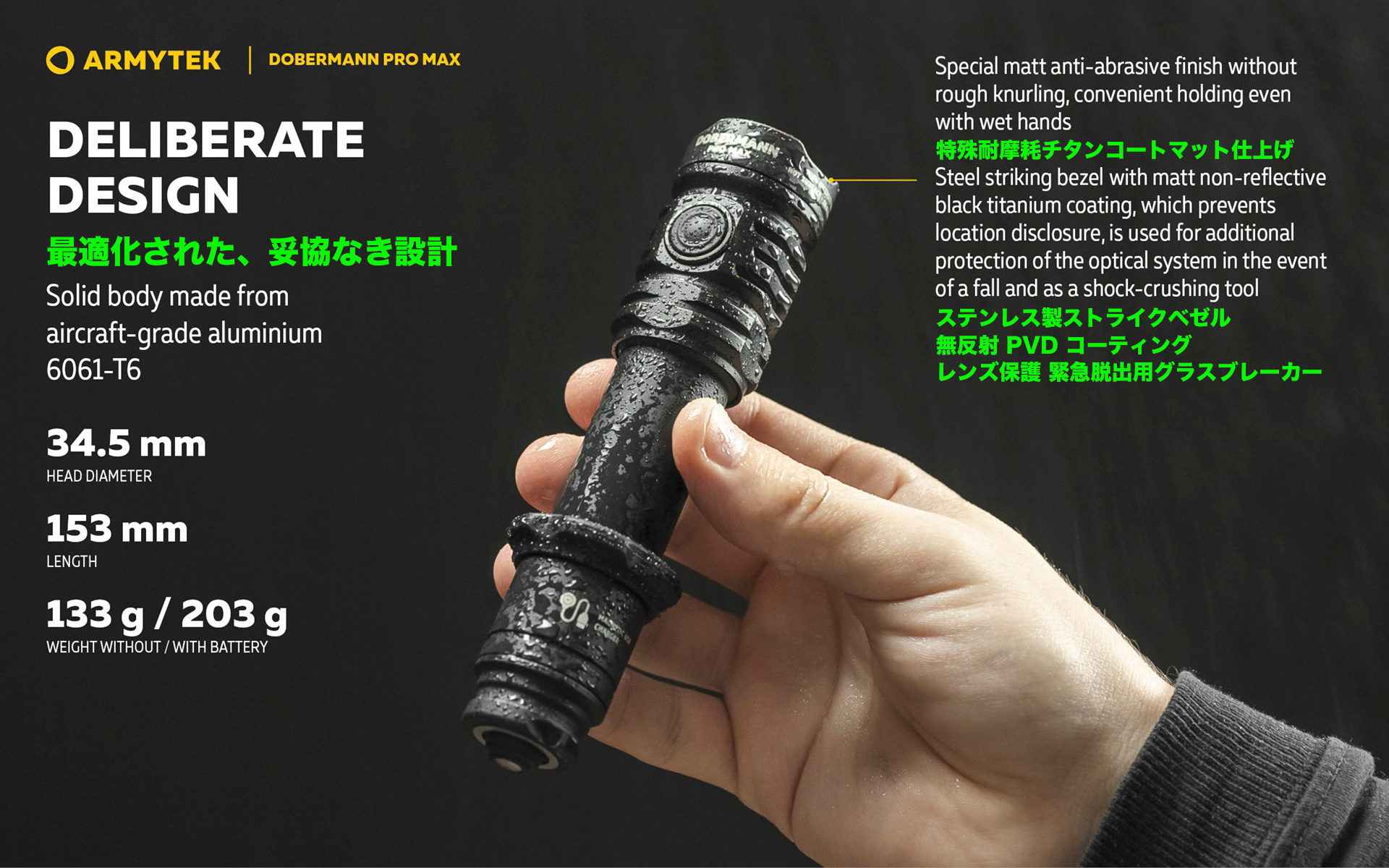

5：航空機アルミ合金製ボディ。ステンレス製ベゼル
＊ネジ部 台形ネジ採用
6：マイクロテクスチャ・アノダイズボディ
7：テールスイッチ・オペレーション
8：ヘッド・ツイスト：モード切り替え・照度切り替え

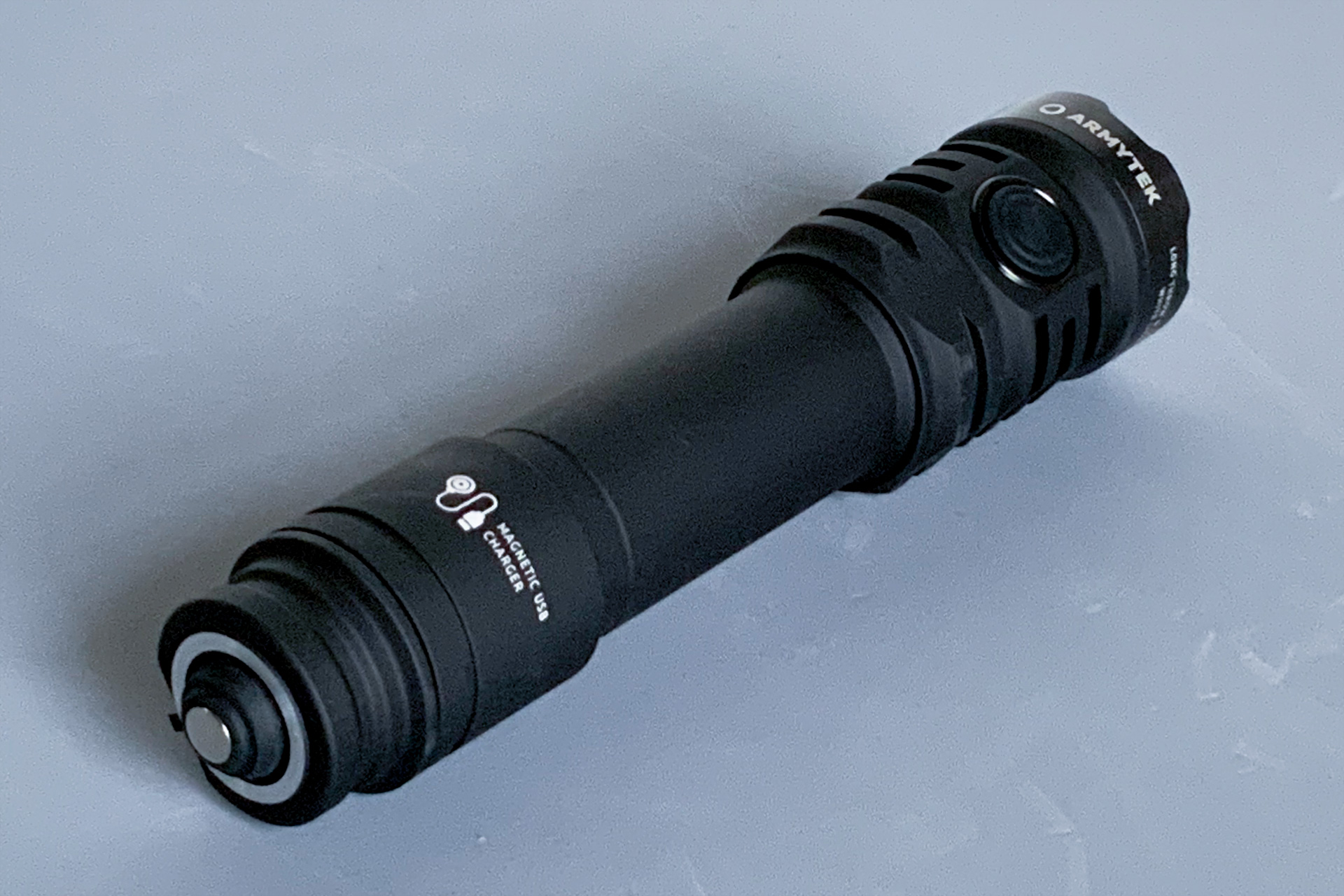

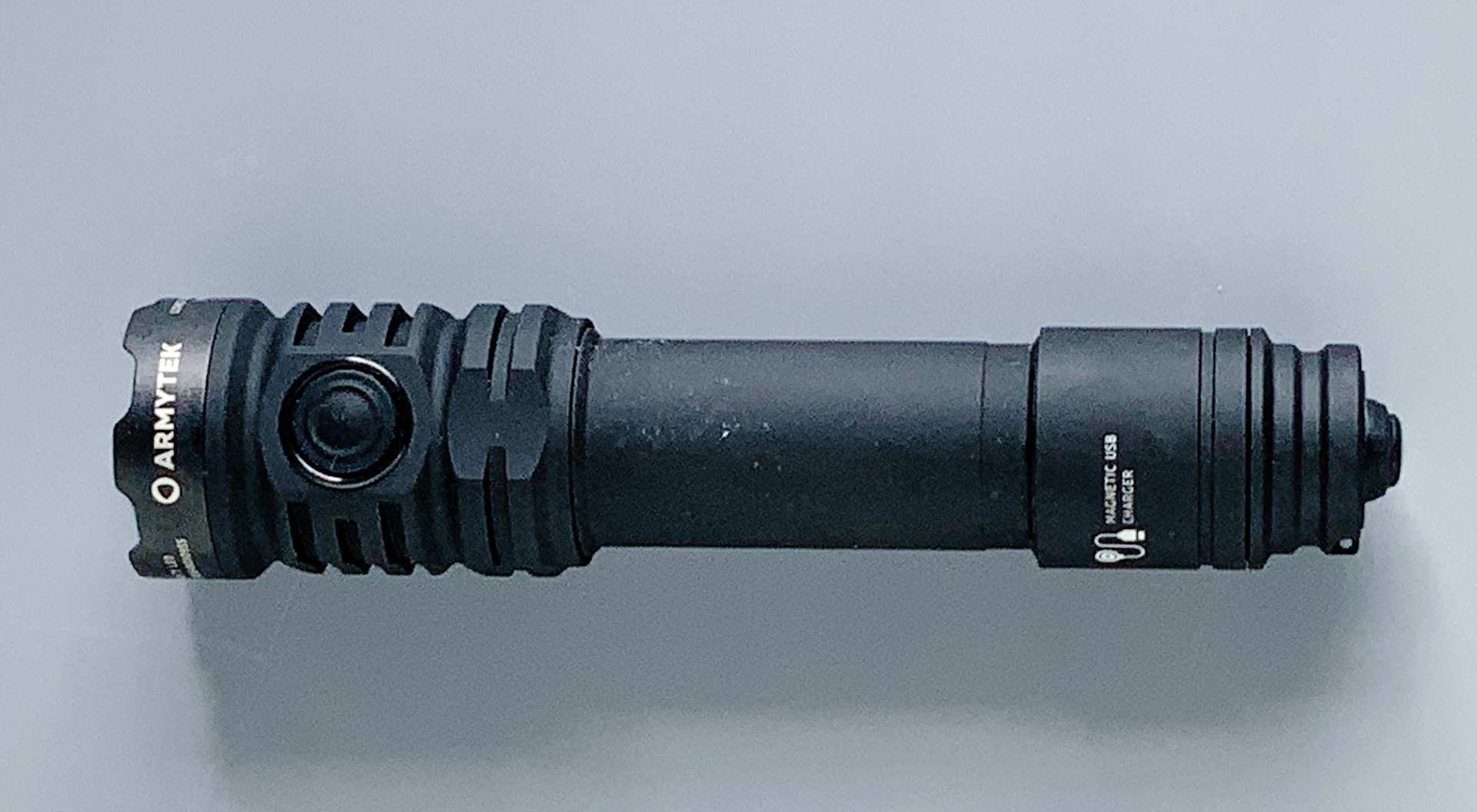

9：テールマグネット・USB充電
10：21700 5,000mAhリチウム充電池
11：オーバーヒート・プロテクション：作動温度＋58℃

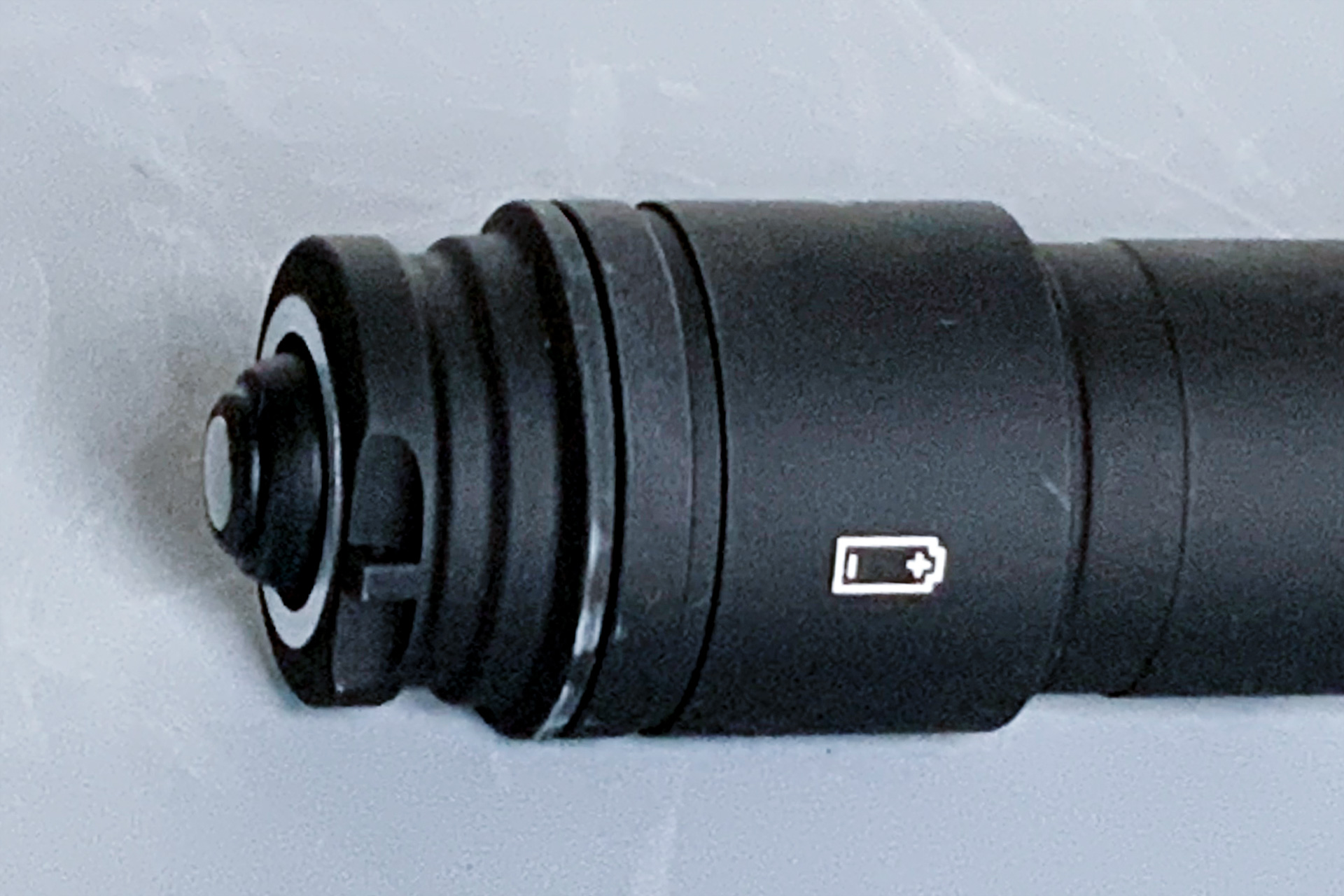

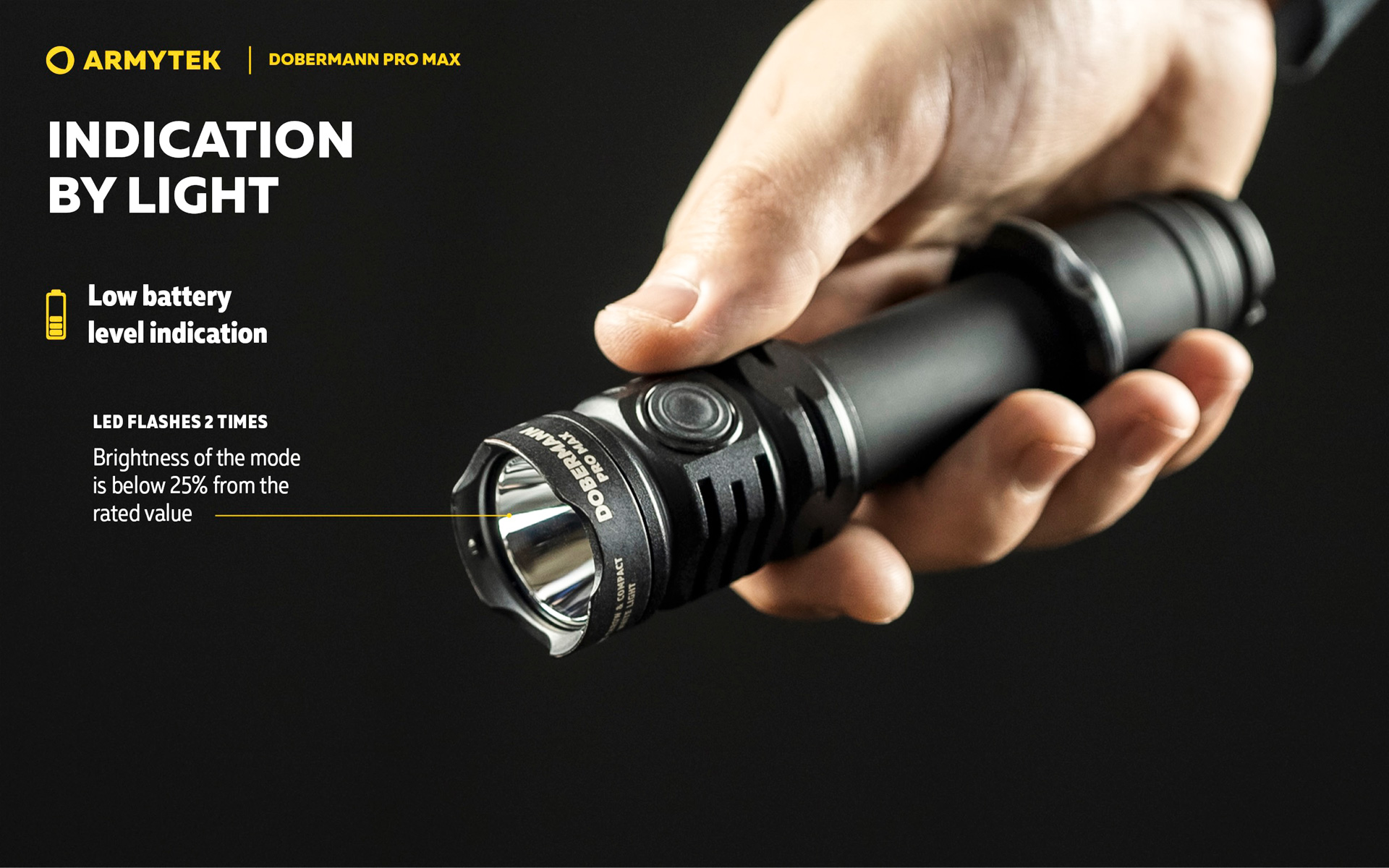

12：バッテリ残量・温度マルチカラー・インジケーション
13：防水性・耐衝撃性：
防水性 IP68防水・水深 25m ５時間
耐衝撃製 高度 25m
14：ホットスポット9° サイドスピル72° 100m先15mサークル
15：ブラックチタンコーティング・ステンレス製クリップ付き

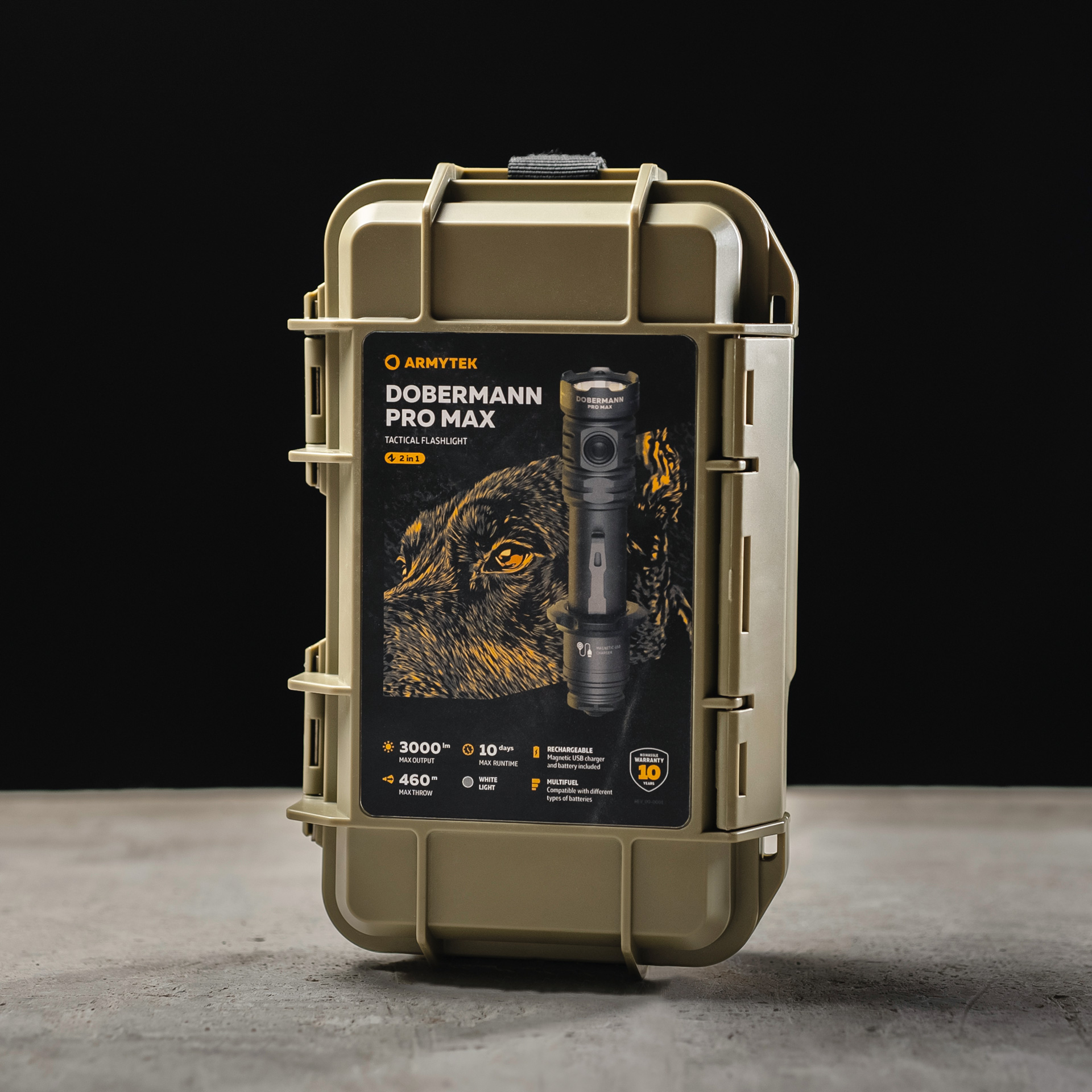

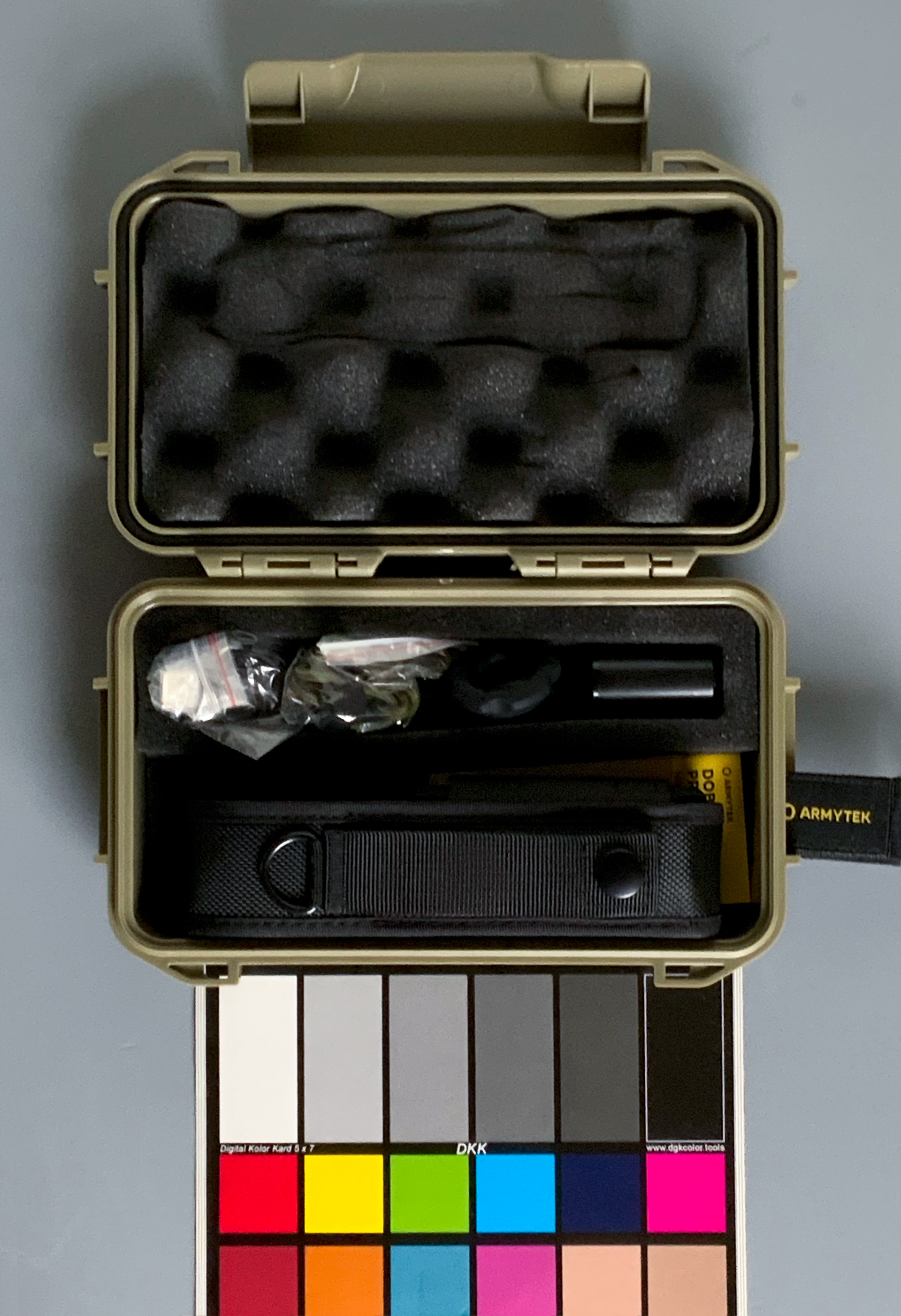

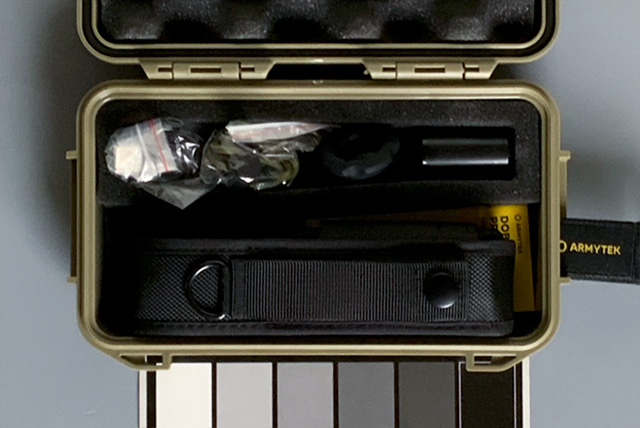

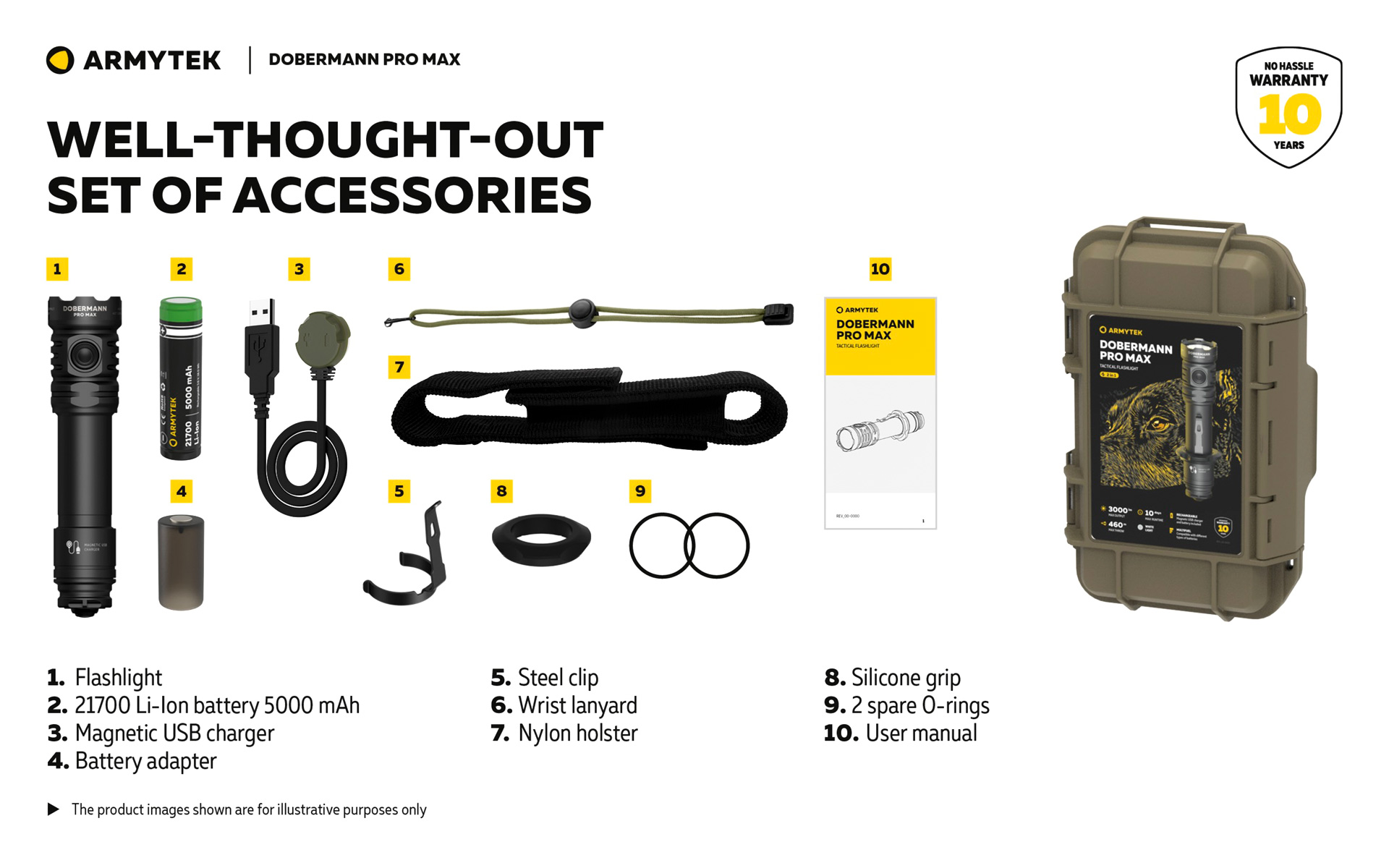

16：内容品：Doberman Pro Max
21700 5,000mAhバッテリー、マグネット式USB充電器、クリップ、ランヤード、ナイロンホルスター、シリコン製タクティカルリング（装着済）、スペアOリング2個、取扱説明書

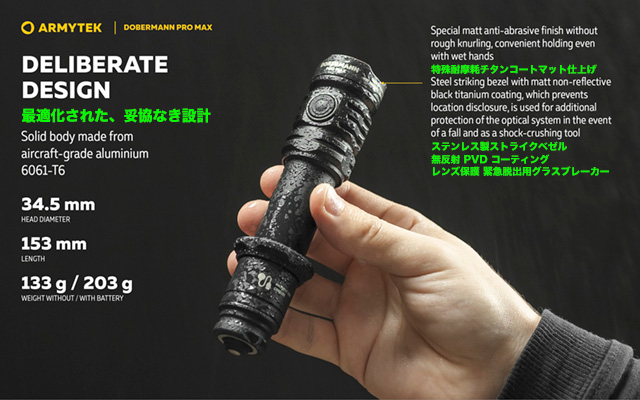

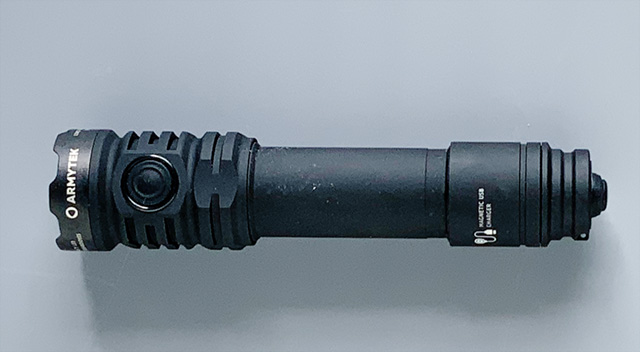

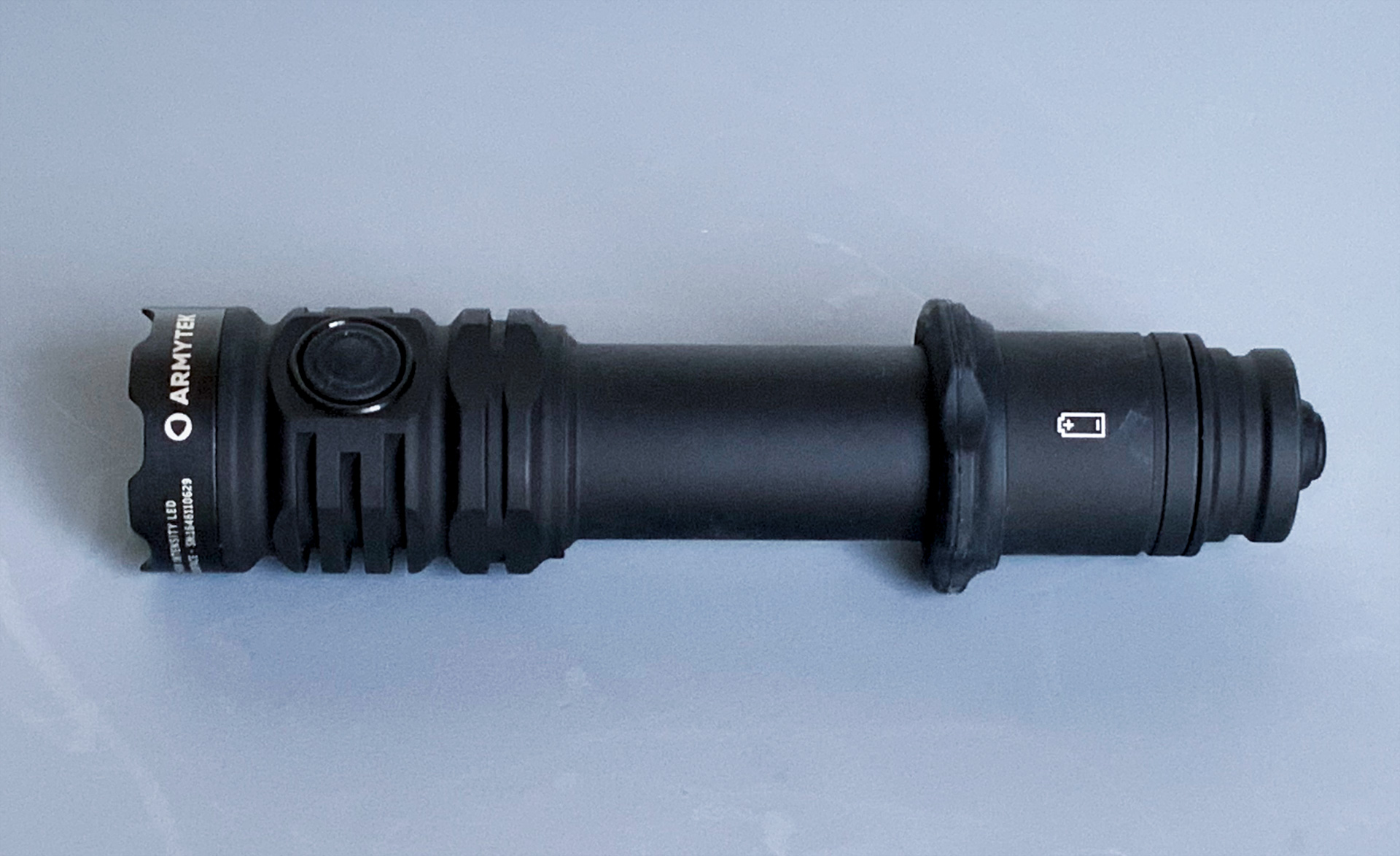

17：サイズ・質量：ヘッド径 34.5mm ボディ径 25.4mm 全長 153mm 203g（バッテリ含む）
＊オペレーション
デフォルト：ハンティングモード
A：ハンティングモード
1：OFFから：スイッチ タップ／クリックON
＊前回使用したモードスタート
2：ONから
2-2：スイッチ クリックOFF
2-3：スイッチ タップ／クリック メイン1>メイン2>メイン3> ストロボ2（アクティブ・コンディション）
--------------------------------------------------------------
ユーザーマニュアル
日本語 PDF
英文 PDF
Armytek Doberman V2 Pro Max
ユーザーマニュアル
この度はArmytek製品をお買い上げいただき、誠にありがとうございます。ご使用になる前に、必ずこの取扱説明書をお読みください。
ご使用の前に： まず、テールキャップ [A1] が止まるまでしっかりと締めてください。

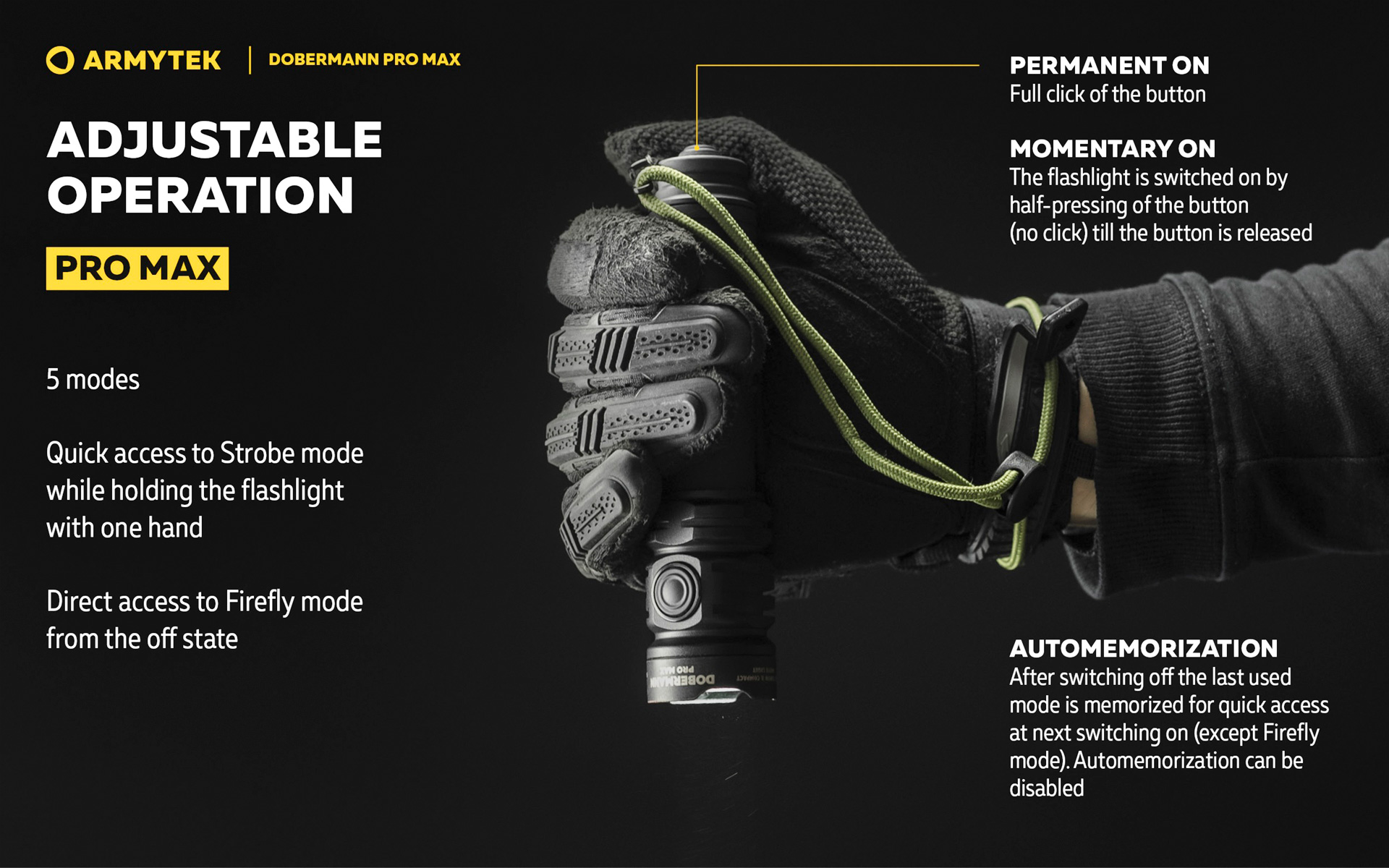

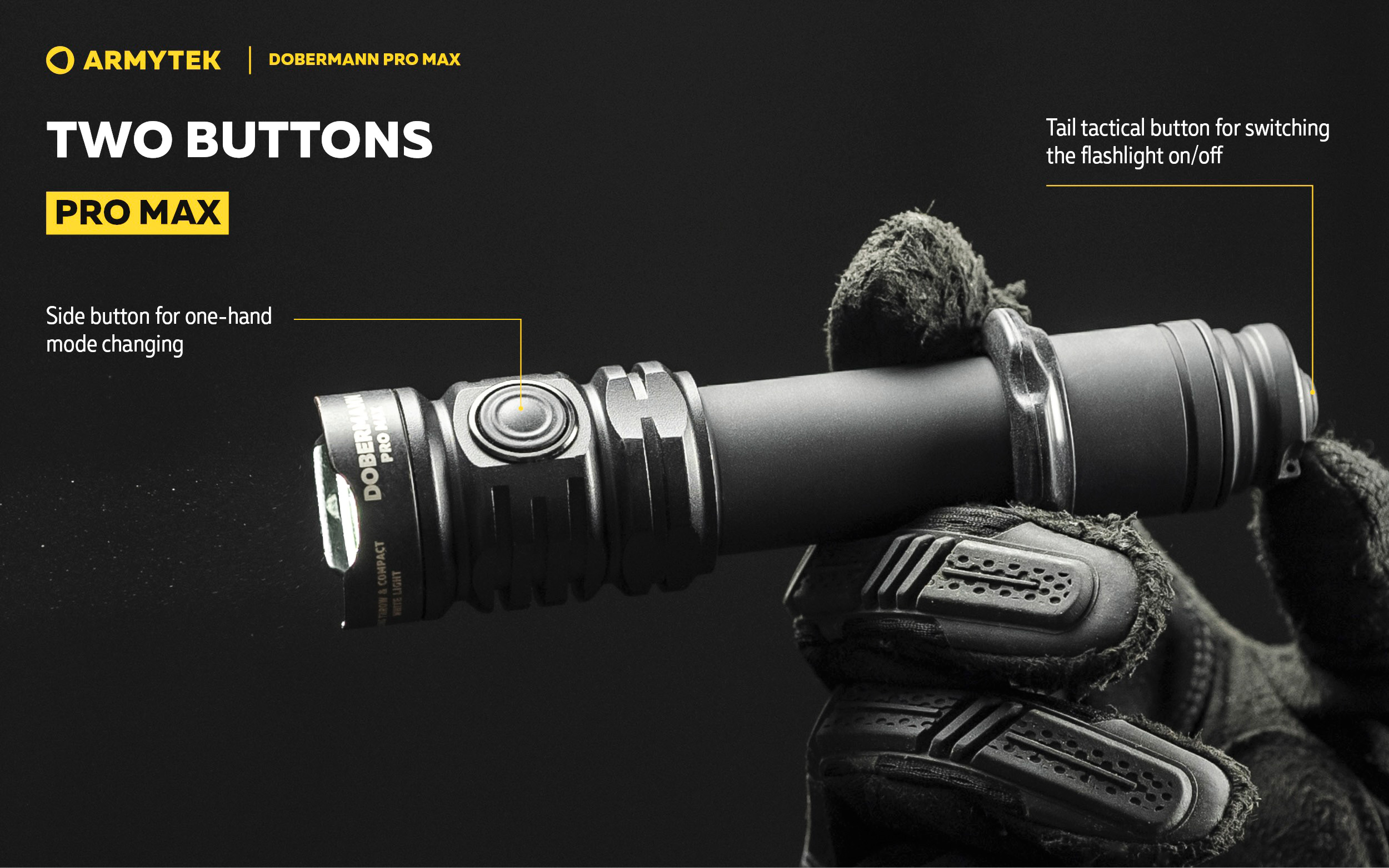

この懐中電灯は2つのボタンで操作します。テールキャップにあるタクティカルボタン [B] は電源のオン・オフを、本体側面にあるサイドボタン [C] は照度調整を行います。
電源のオン/オフ： タクティカルボタンを「カチッ」と音がするまで完全に押し込むとライトが点灯します。
前回使用した明るさを記憶する「自動メモリー機能」が有効の場合、最後に使用したメインモードまたはターボモードで点灯します。
この機能が無効の場合（初期設定）、常にターボモードで点灯します。
間欠点灯（タクティカル・アクティベーション）： ライトが消灯している状態から、タクティカルボタンをカチッと音がするまで押し込まずに「半押し」します。ボタンを押している間だけ点灯し、離すと消灯します。
明るさは、自動メモリー機能が有効な場合は最後に使用したモード、無効な場合はターボモードとなります。
照度調整（一定光モード）： ライトが点灯中にサイドボタンを押すと、押すたびに明るさが順番に切り替わります（ムーンモードを除く）。
ライトが消灯しているときにサイドボタンを押しても、照度は切り替わりません。
ストロボモードの起動（機能が有効な場合）： 消灯状態から、タクティカルボタンを素早く2回クリック（1回目と2回目の間にごくわずかな間を置く）するか、または、タクティカルボタンを半押しし、間を置かずにそのままカチッと音がするまで押し込むと、ストロボモードが起動します。
ストロボモードの間欠点灯（機能が有効な場合）： 消灯状態から、タクティカルボタンを素早く2回半押しすると、ボタンを押している間だけストロボが点灯します。
ムーンモードの起動： 消灯状態でサイドボタンを長押ししながら、タクティカルボタンを半押しします。タクティカルボタンを半押ししたまま、サイドボタンから指を離します。この状態でサイドボタンを押すと、ターボモードが起動します。
ムーンモードの間欠点灯： 消灯状態でサイドボタンを長押ししながら、タクティカルボタンを半押しします。サイドボタンから指を離すと、タクティカルボタンを離すまでムーンモードが点灯します。
（ムーンモード後の）ターボモードへのアクセス： ムーンモードを起動する操作（サイドボタン長押し＋タクティカルボタン半押し）の後、再度タクティカルボタンを半押しでターボモードで起動。クリック音で連続点灯。
ストロボモードの有効化／無効化： ライトが点灯している状態で、サイドボタンを5秒間長押しします。ライトが1回点滅したら、ボタンから指を離してください。
自動メモリー機能の有効化／無効化： ライトが点灯している状態で、サイドボタンを10秒間長押しし続けます。5秒後にライトが1回点滅し、さらに押し続けると次に2回点滅します。2回点滅したら、ボタンから指を離してください。
ロックアウト（誤作動防止）機能： 意図しない点灯を防ぐため、テールキャップを4分の1周ほど緩めてください。
CR123A電池の使用について
• この懐中電灯は、CR123Aリチウム電池2本で使用できます。
• 信頼できるメーカー製の高品質な電池のみをご使用ください。
• 新旧の電池、充電残量の異なる電池、種類の違う電池などを混ぜて使用しないでください。
• 【警告】CR123A電池を懐中電灯本体に入れたまま充電することは、絶対におやめください。

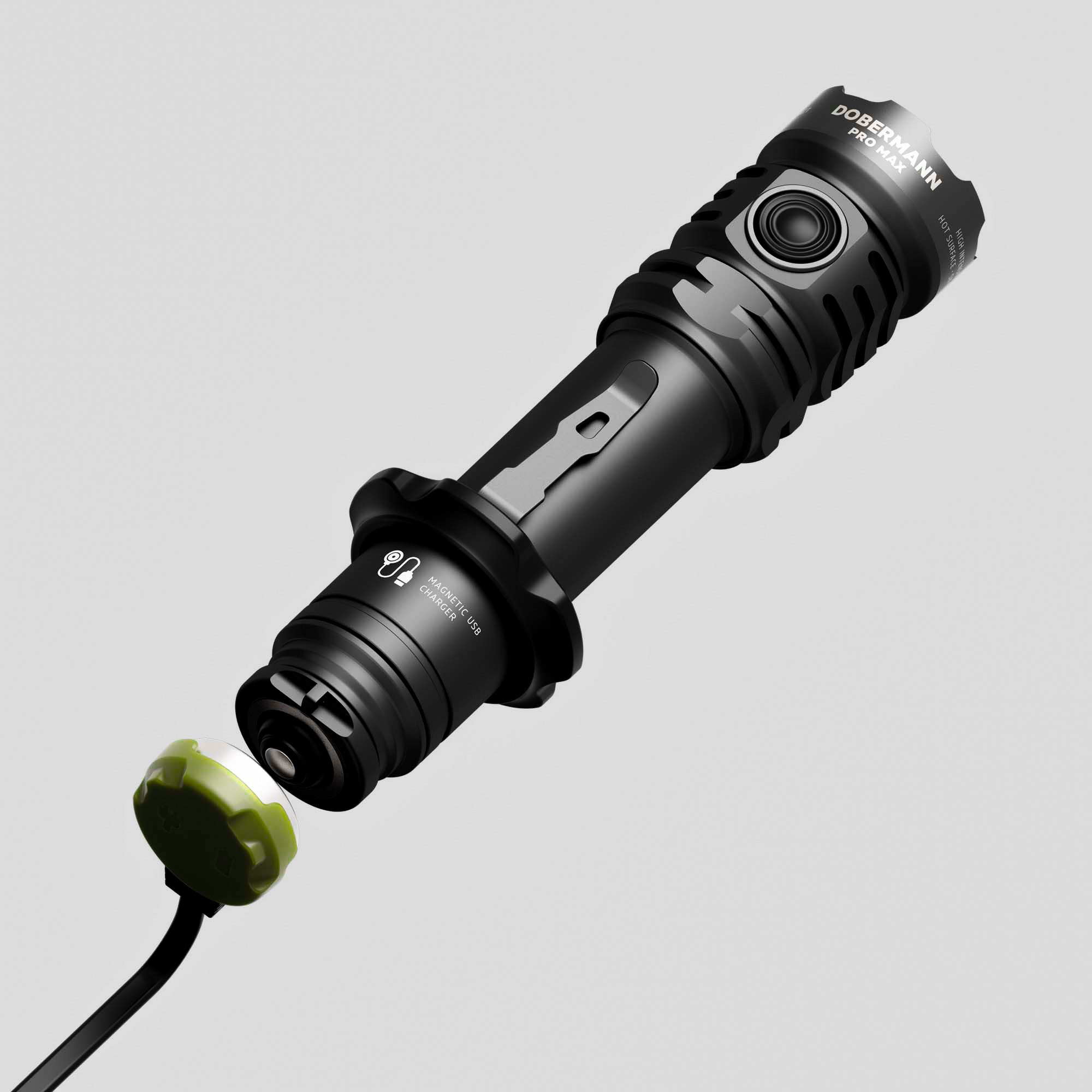

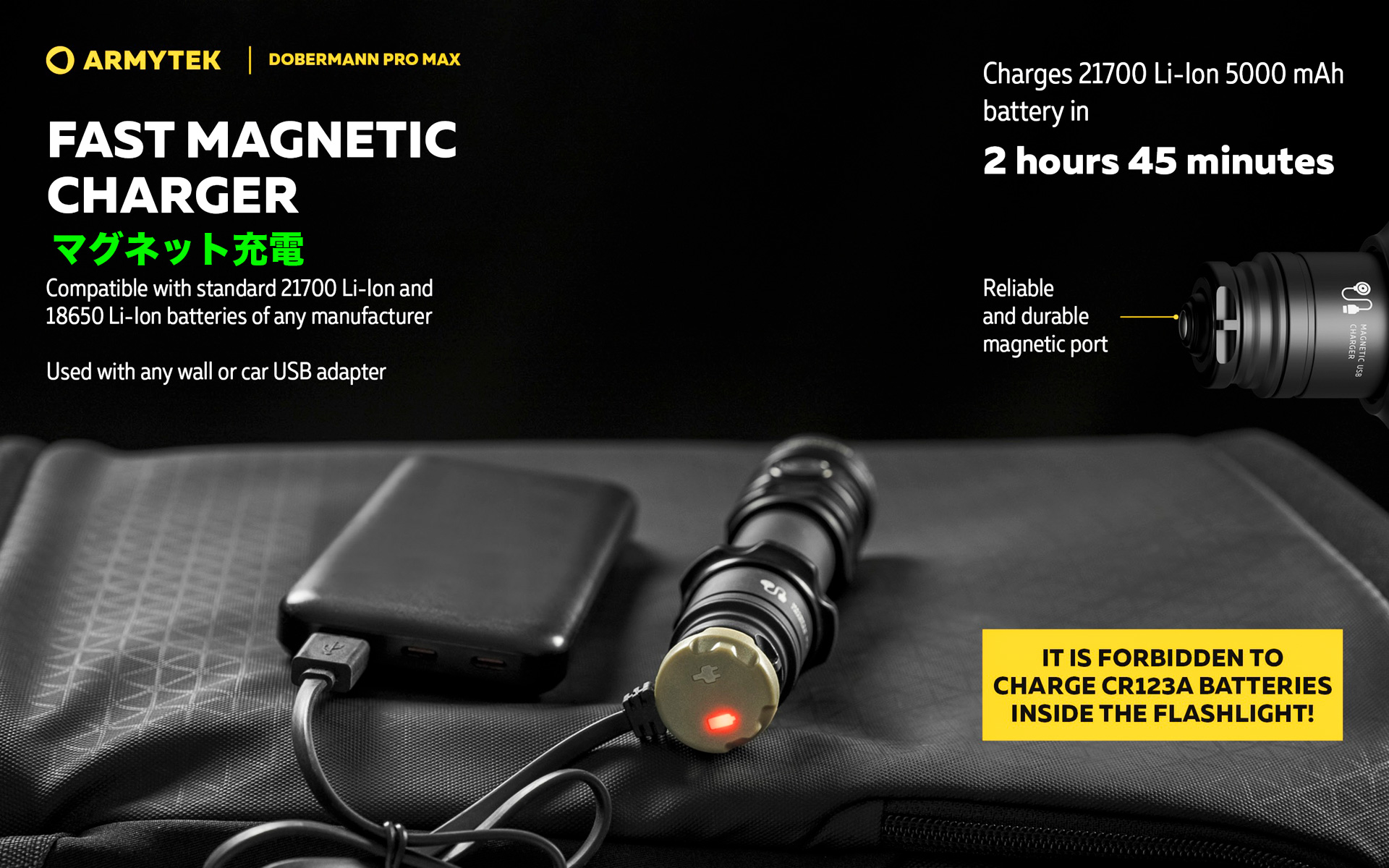

マグネット充電器の接続方法
テールキャップが完全に締まっていることを確認してください。マグネット充電器をUSB電源に接続し、懐中電灯本体の充電ポート [D1] に磁力で吸着させます。充電はライトを消灯した状態で行ってください。
充電器のLED表示
• 電源に接続時（ライト未接続）：
? 緑点灯 — スタンバイ状態
• ライトへ接続・充電時：
? 赤点灯 — 充電中
? 緑点灯 — 充電完了
充電時間について： 公称の充電時間（2時間45分）で充電を完了させるには、5Vの電圧で最低でも2Aの電流を供給できるUSB電源アダプターをご使用ください。
警告
1. 推奨バッテリー： 懐中電灯を安全かつ効果的にご使用いただくため、21700リチウムイオンバッテリー、または直径18.7mm以下で保護回路を備え、連続放電電流15A以上に対応した高品質な18650リチウムイオンバッテリーの使用を推奨します。
2. 発熱注意： ターボモードやストロボモードを長時間使用すると、本体が高温になる場合があります。高温状態はバッテリーにダメージを与え、火災の原因となる可能性があります。通気性の悪い小さなバッグなどに入れたまま点灯させないでください。
3. 誤作動防止： 持ち運びの際は、テールキャップを4分の1周ほど緩めてロックアウト機能を使用することを推奨します。
4. 寒冷地での使用： 周囲の温度が氷点下まで下がると、バッテリーの電圧が低下し、ライトが正常に点灯しない場合があります。その際は、ライトを一度温めてからご使用ください。
5. 自然な摩耗： 製品の通常の使用による摩耗や劣化は保証の対象外です。
6. 高温・化学物質： 高温環境や化学薬品にさらさないでください。バッテリーの液漏れによる損傷も保証対象外です。
保証とサービスについて
Armytekは、ご購入日から10年間、製品の無料修理を保証します（バッテリー、充電器、スイッチ、コネクターは2年保証）。
以下の場合は保証の対象外となります：
• 製品の通常使用による摩損（Oリング、シリコングリス、ホルスター、ストラップ、アダプター、ゴム製グリップ、ボタンなど）。
• 製品の不正な改造や修理の試み。
• 塩素消毒された水や、その他汚染された液体での使用。
• 防水パッキンの破損による内部への浸水。
保証サービスを受けるには、購入日を証明できる書類（領収書など）が必要です。
充電時間について 公称の充電時間（2時間45分）で充電を完了させるには、5Vの電圧で最低でも2Aの電流を供給できるUSB電源アダプターをご使用ください。
保証期間：10年間
限定保証期間：製造中止後部品調達可能な期間中は部品代有償で修理。
修理対象外：故意的な破損／故障、改造、重大な過失、バッテリーの液漏、水没、落下
初代購入者限定 保証：オークション、個人売買、メルカリなどの購入者様は元の購入者様経由で修理申し込みお願いします。
初期不良（商品到着後1週間）の場合返金又は交換致します。（送料当方負担）
|
